3.3. Configuración del servicio

Vamos aprender a configurar tanto los clientes (las interfaces de red que solicitan una configuración dinámica) como los servidores. En ambos casos trabajaremos con sistemas operativos Windows y Linux, con GUI y sin ella.

3.3.1. Configuración clientes

3.3.1.1. Windows

GUI

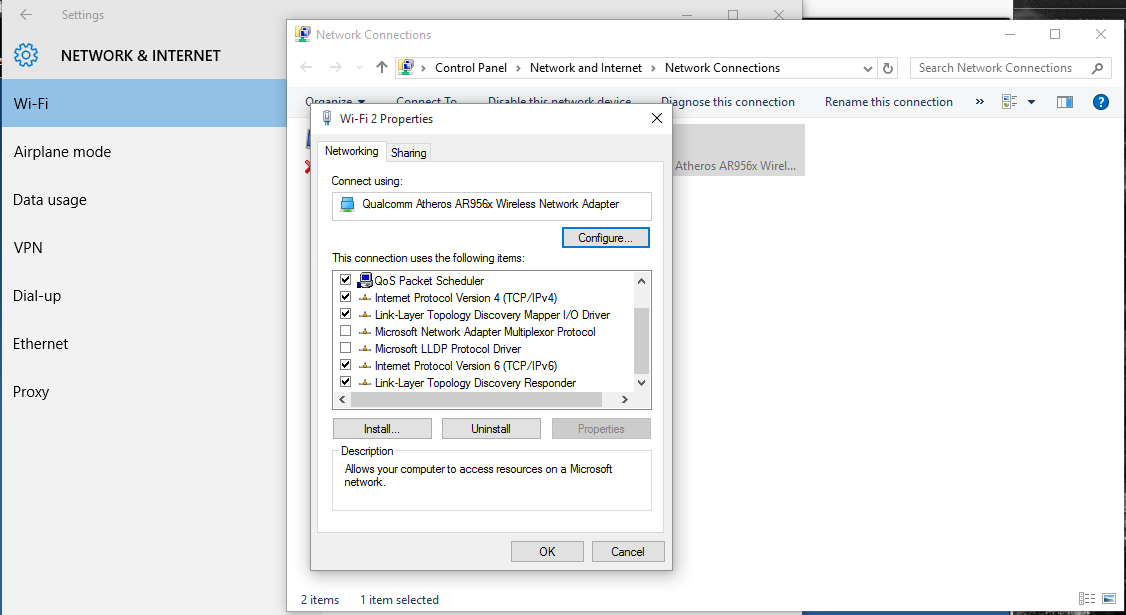

En las propiedades de la interfaz (tarjeta) de red correspondiente:

NAS Diagram

Línea de comandos

En PowerShell, a través del comando Set-NetIPInterface (debemos asegurarnos de borrar las posibles direcciones estáticas que se hayan asignado a la interfaz usando el comando Remove-NetIPAddress )

PS C:\>Set-NetIPInterface -InterfaceIndex 5 -Dhcp Enabled

Si quisiéramos dejar de nuevo una configuración estática deberíamos hacer algo como lo siguiente (observa el uso de los comandos New-NetIPAddress y Set-NetIPAddress).

PS C:\> New-NetIPAddress -InterfaceIndex 5 -IPAddress 192.168.200.254
PS C:\> Set-NetIPAddress -InterfaceIndex 5 -IPAddress 192.168.200.254 -PrefixLength 24

3.3.1.2. Linux

Netplan es el sistema de gestión de la red, sustituyendo al antiguo gestor. Puede trabajar de dos maneras (renderers):

  • NetworkManager (GUI)

  • Systemd-networkd (CLI)

GUI

Debemos asociar las tarjetas al gestor gráfico (en netplan, renderer: NetworkManager). Desde ese momento ya tenemos la gestión gráfica. Para desactivarla hay que parar el servicio network-manager.

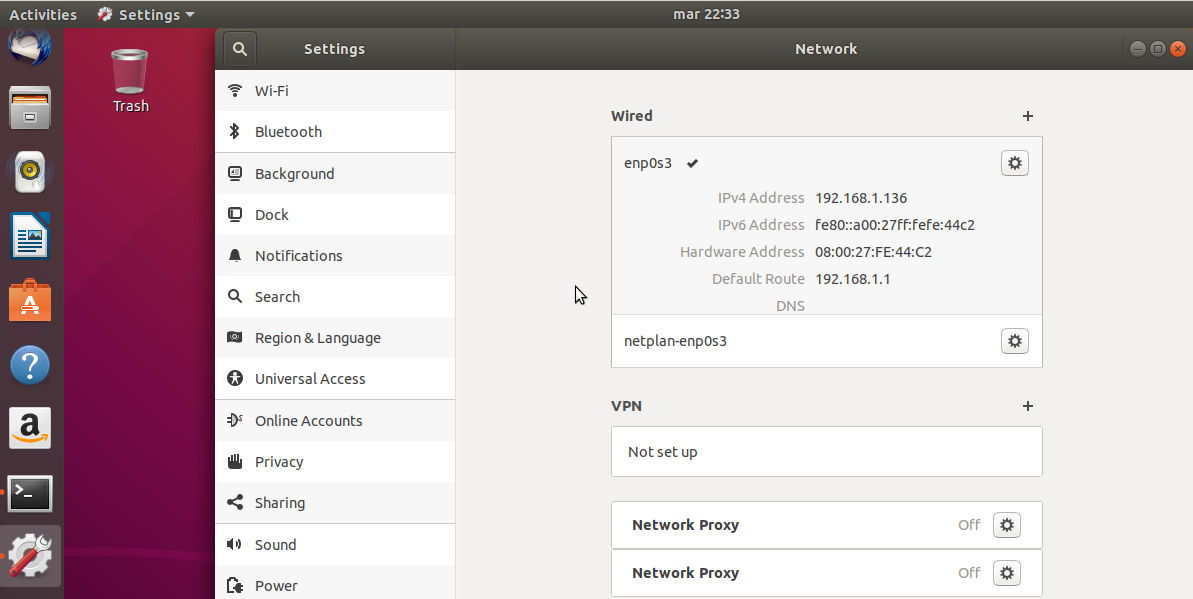

La imagen siguiente es orientativa, la interfaz cambiará en función de la distro de Linux y de la versión de la misma.

NAS Diagram
Se debe optar por una de los dos modos de configuración(interfaz gráfica / ficheros de configuración)

Línea de comandos

Para la configuración (a través del fichero yaml ubicado en /etc/netplan) de las tarjetas, puedes encontrar en la web muchos ejemplos de ello. Para la consulta, el up/down y la actualización de las tarjetas tenemos comandos como:

  • Recargar la configuración (después de una modificación en el fichero netplan)
    $sudo netplan apply
  • Volver a solicitar la concesión de configuración al srv. DHCP
    $sudo dhclient
  • Comprobar las direcciones de las interfaces
    $ip a
$ifconfig
  • Comprobar la dirección de una interfaz en concreto.
    $ip a show eth0
$ip a list eth0
$ip a show dev eth0
  • Mostrar únicamente interfaces en funcionamiento
    $ip link ls up
  • Cambiar el estado de una interfaz (a veces nos ayudará a actualizar la configuración tras modificaciones en el fichero netplan)
    #ip link set dev {DEVICE} {up|down}
NAS Diagram

3.3.2. Configuración servidor

3.3.2.1. Windows

GUI 1

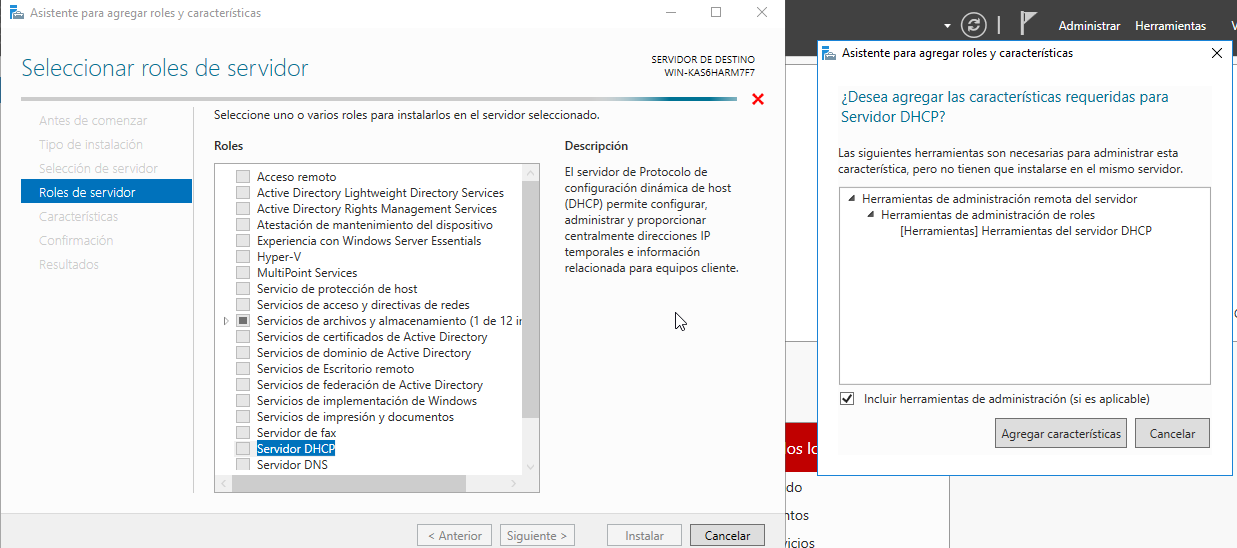

De manera visual a traves de la interfaz gráfica que ofrece Windows 2012/2016/2019 Server y la instalación de roles y características.
NAS Diagram

Puedes encontrar un ejemplo de configuración paso a paso en el siguiente video:


¿Sabrías?
Montar el siguiente escenario en Virtualbox, virtualizando como servidor el SO Windows Server y como cliente el que tú prefieras:
  1. Un servidor conectado a la red local del aula con la primera interfaz.
  2. La segunda solo visible en su propio equipo con una IP tipo C FIJA. Configuración mínima, ya que no sale a ninguna red externa con esta interfaz.
  3. Un servidor DHCP repartiendo dirección en su red local, sin subnetting, y pasando a los clientes como gateway y como DNS la dirección del propio servidor.
  4. Añadir dos tarjetas más internas al servidor (de manera que tenga una tarjeta en modo puente y tres en red interna). Dale una configuración estática a cada tarjeta interna y finalmente crea un ámbito DHCP en cada una de ellas. Cada tarjeta interna estará en una red interna distintas DHCP1, DHCP2 y DHCP3.
  5. Probar el funcionamiento del servidor conectando un cliente virtualizado con red interna, probando cada uno de los 3 ámbitos.
  6. Generar el fichero con la exportación de la configuración de tu servidor DHCP (puedes generarlo con el comando Export-DhcpServer )

Línea de comandos 2

  • Instalación
    Install-WindowsFeature DHCP -IncludeManagementTools
  • Configuración de un ámbito y sus opciones. Un ejemplo podría ser:
    Add-DhcpServerv4Scope -name "RedAula2" -StartRange 192.168.200.11 -EndRange 192.168.200.254 -SubnetMask 255.255.255.0 -State Active
Set-DhcpServerv4OptionValue  -ComputerName win-ts9g7n11dbe -ScopeId 192.168.200.0 -DnsServer 192.168.200.254 -Router 192.168.200.254 -Force
  • Exportar/Importar configuración DHCP server a fichero de texto.
    PS C:\> Export-DhcpServer -ComputerName "dhcpserver.contoso.com" -File "C:\exportdir\dhcpexport.xml" [-ScopeId 10.10.10.0,10.20.20.0]
PS C:\> Import-DhcpServer -ComputerName "dhcpserver.contoso.com" -File "C:\exports\dhcpexport.xml" -BackupPath "C:\dhcpbackup\" [-ScopeId 10.10.10.0,10.20.20.0]
PRÁCTICA 1

Accede al aula virtual del módulo y completa la primera práctica del Tema2, en la que crearás el ámbito DHCP con PowerShell. Envía la secuencia de comandos de PowerShell que has utilizado para solucionar la práctica.

3.3.2.2. Linux

Se suele configurar directamente con el fichero de configuración correspondiente3, pero existen programas denominados paneles que nos permiten configurar los servidores a través de un entorno web (uno de los muchos ejemplos que existen puede ser Webmin).

En Ubuntu srv 18.04/20.04 el servidor que viene en sus repositorios es isc-dchp-server, en el que destacan 2 Ficheros de configuración a tener en cuenta:

  1. /etc/default/isc-dhcp-server → Interfaces donde trabaja el srv dhcp

  2. /etc/dhcp/dhcpd.conf → Configuración y def. De ámbitos

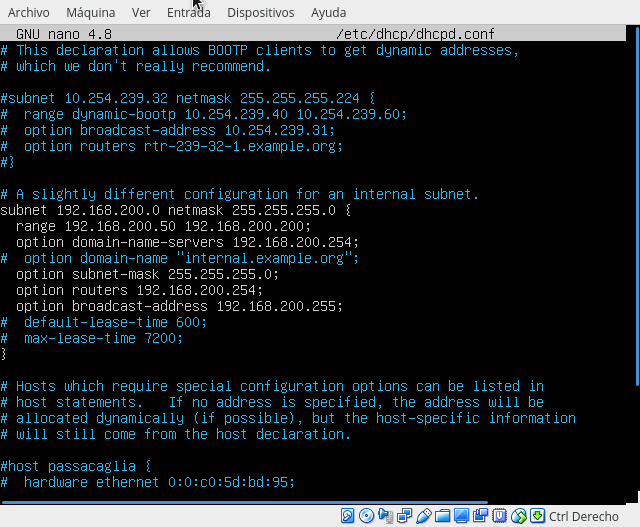

Un ejemplo sencillo de configuración de un ámbito (subnet en el fichero dhcpd.conf) podría ser:

NAS Diagram

Además de gestiónar el servicio con los siguiente comandos (podemos elegir entre las dos opciones):

$sudo service isc-dhcp-server [restart|start|stop|status]
$sudo systemctl [restart|start|stop|status] isc-dhcp-server.service

Puedes encontrar un ejemplo de configuración paso a paso en el siguiente video:


PRÁCTICA 2
Accede al aula virtual del módulo y completa la segunda práctica del Tema2, configurando un srv DHCP en Ubuntu. Envía el fichero /etc/dhcpd/dhpd.conf y el de configuración de red como solución a la práctica.

¿Sabrías?
En todos los servidores DHCP tenemos la opción de incluir RESERVAS, las cuales son muy útiles para configurar equipos especiales de nuestra red, tales como:
  • Impresoras
  • Servidores
  • ...........
¿Podrías configurar alguna reserva en tus servidores DHCP?
